导 言 :

“我们的涡轮动态管道混合器和智能化投加系统的联合应用，解决了荆门三水厂困扰多年的低温低浊及超负荷制水的难题。”

“真的？假的！你们能解决困扰我们水厂这么多年的低温低浊难题？”

客户的脸上写满了大大的问号。

这是经常出现的一幕。无论是在设计院，还是在自来水公司老总的办公室里。

当我们的业务员，说出，我们自主研发的涡轮动态管道混合器能有助于解决水厂的低温低浊、跑矾花、还能扩容增量时，开始时，就会遇到这样的疑问。

那今天，来吧，让我们一起驱车去水厂，去荆门水厂探个究竟！

同时，邀您拨冗实地考察。



  原来，它秀丽的容颜下也曾有烦恼

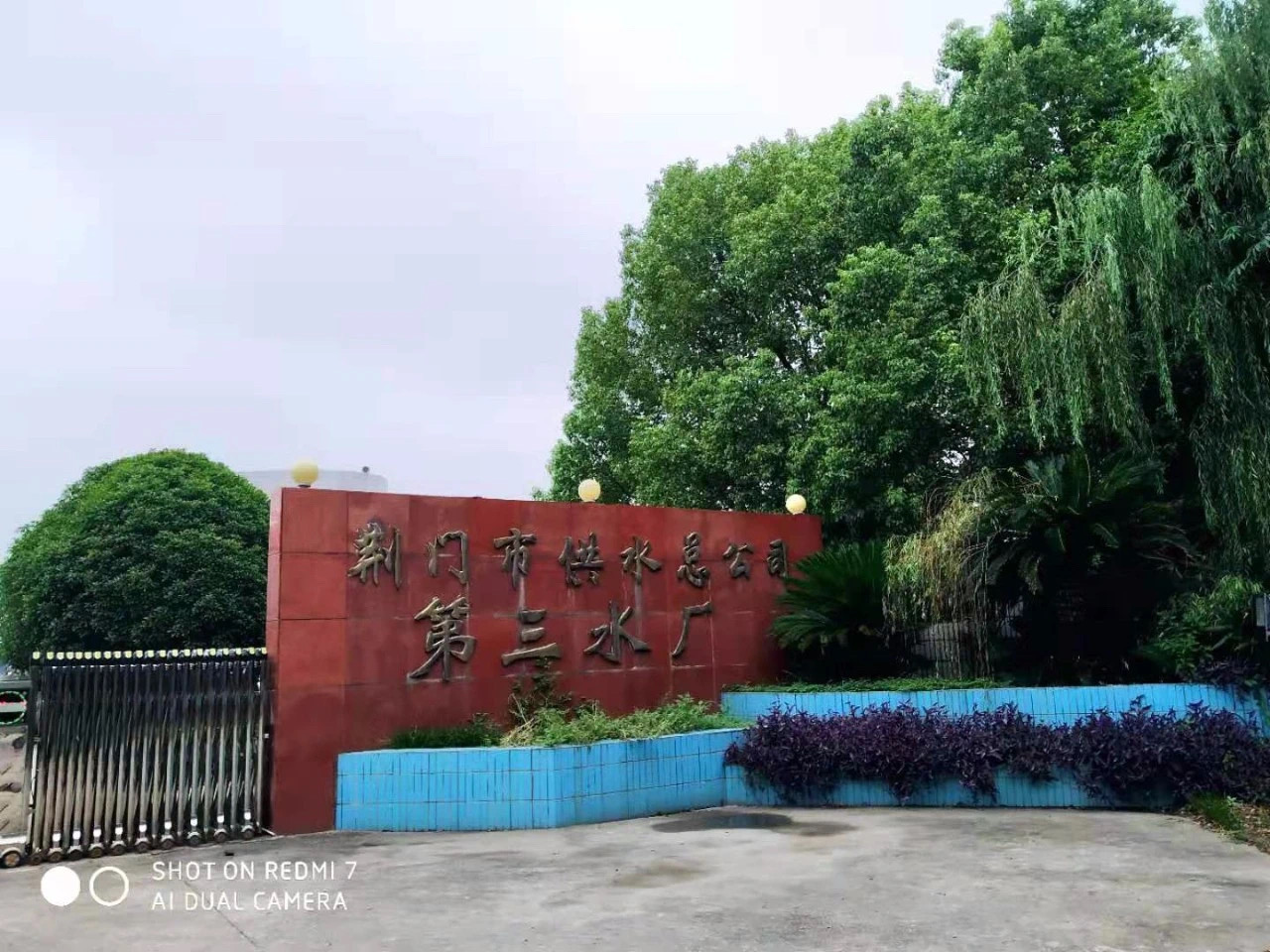

天空微微下着小雨，一行人，从武汉驱车三个小时后，远远地看到门头绿荫如伞盖，半掩映着褐红色的几个大字：荆门市供水总公司第三水厂。

从水厂大门进去之后，犹如感觉走进了公园，中间一条道路，通向加矾车间。道两旁，松柏翠翠，整齐向上。高个子修剪犹如大锥子形状的松柏中间，摆着小盆盆景。

整座水厂规划整洁，有序，由此可以看出厂里的管理水平。



厂长热情地迎上来，带领我们一行人参观起水厂。

边走边与厂长聊天，得知了水厂安装涡轮动态管道混合器的前前后后。

原来，这座秀丽的水厂曾经也有它的烦恼，而且困扰了很多年。

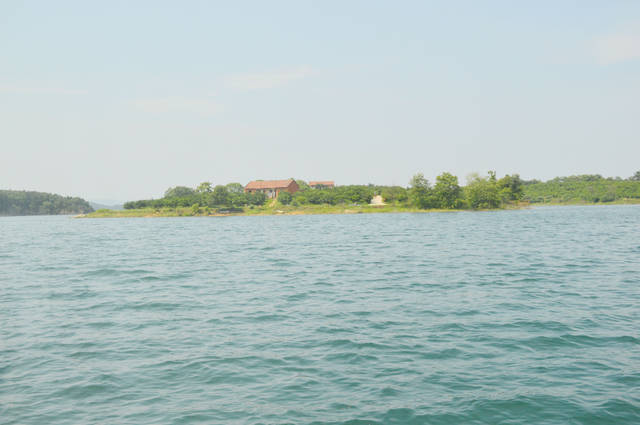

据厂长介绍，水厂的源水取自荆楚名珠——漳河水，它碧波荡漾， 水色蔚蓝，水质清澈。有时，进水浊度1.0 NTU以下。

据说，在漳河水库中，还生长着桃花水母，这种水母生长在清洁的江河湖泊中，由此可见，漳河水源的水质。



正因为它的水质清澈，厂长说，所以，当初设计的时侯，就留下了遗憾，沉淀池偏小，因为设计院说，你们的水质这样好，要啥絮凝沉淀呢！

时光是在流逝的，也是在变化的。



当它们取自常规的漳河水深40米处的深水时，这一切都没有问题。

但是，三水厂有两套取水系统，除了40米处的深水时，还有露天的渠道水。当前一套取水系统出现紧急故障时，渠道水就备用上了。

一年差不多有一个月左右的时间，用渠道水。

这时，问题来了，渠道水低温低浊。或者天气恶劣，浊度变高。

所有低温低浊引发的现象，它都一一呈现：絮凝剂投加后来不及在网格絮凝池反应形成矾花，

或“矾花”偏小不沉降，跑至沉淀池。沉淀池白茫茫一片, 看不到斜管或底部；

“矾花”跑到滤池，造成滤池频繁反冲洗等。

而且，当初设计的10万吨 /天，早已不能满足当前的供水需求。

目前的需求是13万吨/天，这样导致进水流速过快，药剂更是来不及在絮凝池内反应，都跑进了沉淀池。

这两者的叠加，是这座秀丽的水厂的烦心事，困扰了他们好多年。

但好在供水公司有支务实的领导团队，总公司高度重视供水安全，多次指示要让老百姓喝上健康安全的饮用水。

他们一直都在寻找解决方案。



决心技术升级

直到2019年，我们业务员前去拜访水厂时，聊起我们的技术，正合他们的心意。

我司自主研发的涡轮动态管道混合器（它研发的前生后世，可见《习习故人情，涡轮动态混合器的前生后世》），其实它的核心理念就是：“强化混凝”。



通过工艺改造加强药剂混合, 提升絮凝效果。



涡轮动态管道混合器，是一种创新型技术，是机械混合的管道化，具有机械主动混合的优点，又利用了管道内的水力涡流混合。



通过外置电机控制管道内双涡轮的转动，涡轮转速可调，涡轮转动使进管道内的。

水流状态由平流变为紊流

在管道内形成20～50米涡流，能让药剂与水均匀分布，快速混合，提高药剂反应效率；强化混凝。 于是，水厂决定进行技术进行升级。





藏在井盖下沉默不语的家伙

既然沉淀池跑矾花的原因是絮凝池矾花形成晚，水流速度过快。

那解决方法就是在源水管道上加装一台动态涡轮管道混合器，并将加药点置于混合器前10-20米处，而原来，PAC投加点在网格絮凝池上。延长了絮凝反应时间。

同时，涡轮管道混合器位于絮凝池进水口50-80米处。



所加药液经过涡轮管道混合器后发分混合，矾花将形成更多，更大。

读万卷书，不如行万里路；讲一堆理论，不如直接去现场感受。

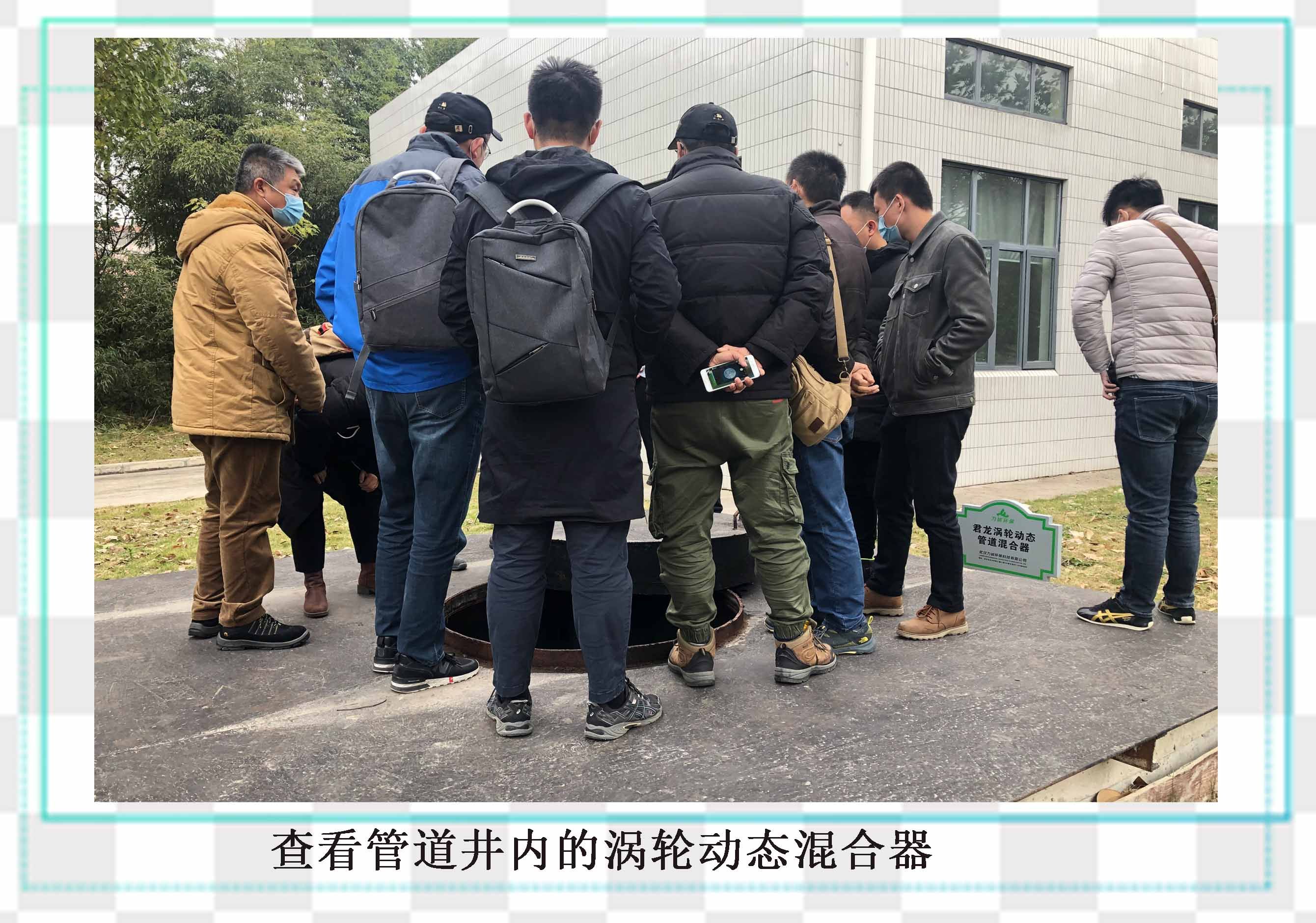

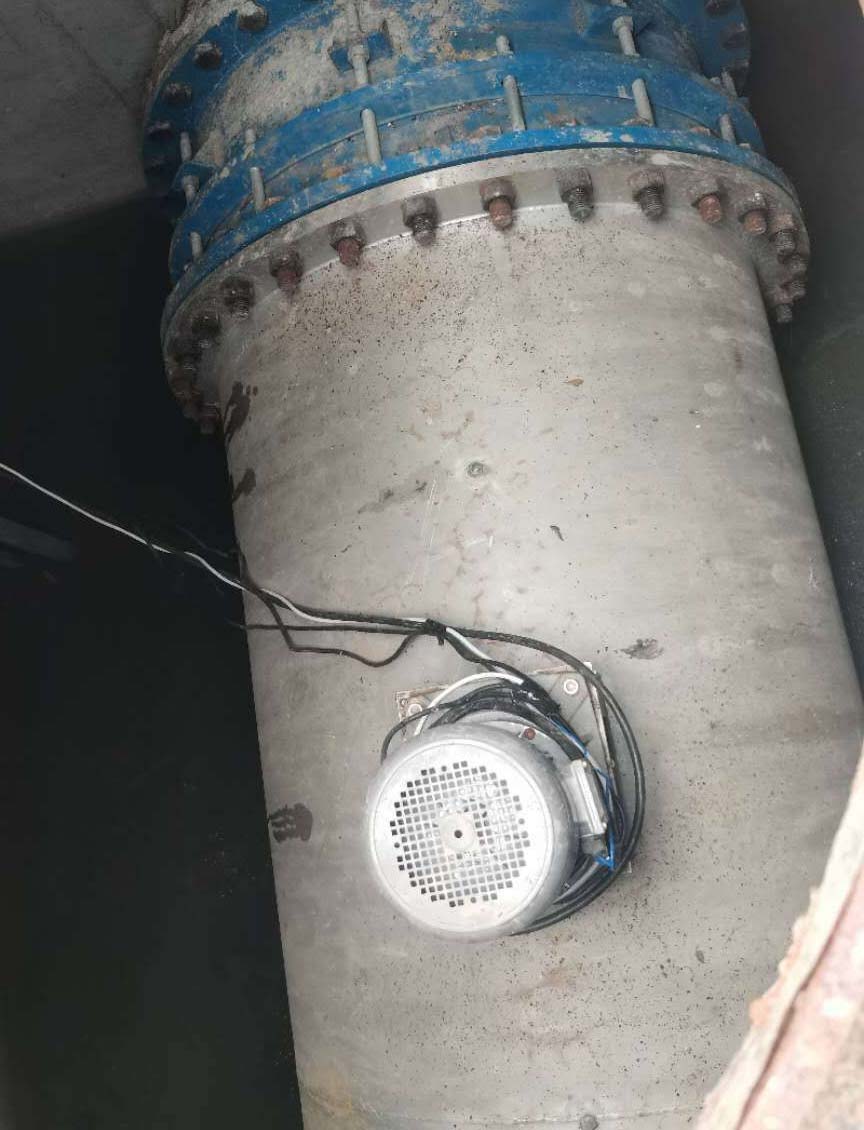

 厂长带我们到加矾车间的外面，我们十几个人合力移开一个铁盖子，看到了井盖下面的涡轮动态管道混合器。



上图，就是地下这个沉默无语的家伙，在悄悄地发挥作用。

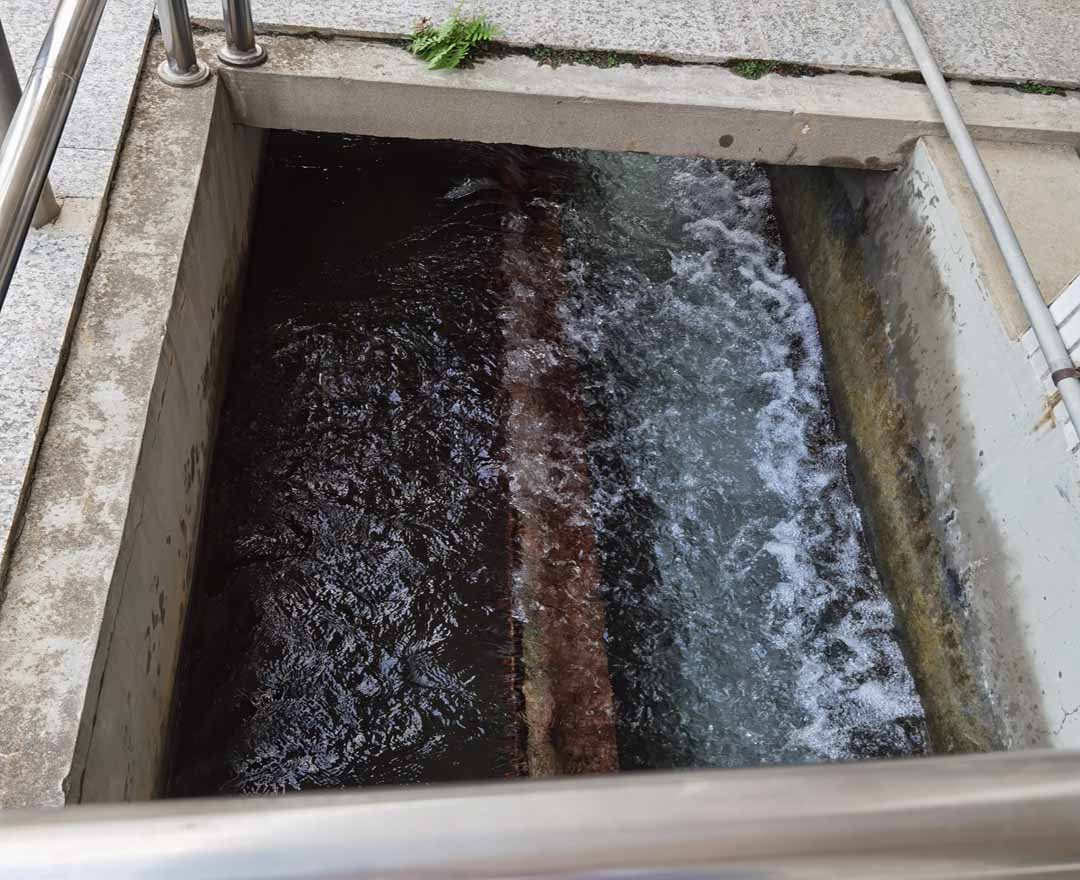

安装了涡轮动态管道混合器后，在配水池处就开始形成矾花，与以前在絮凝反应还看不到矾花相比，效果差异明显。

但是，由于供水需求增大，超负荷制水，进水水流过快，药剂来不及在絮凝池内反应充分，跑进了沉淀池。

针对这种情况，就又对水厂的絮凝剂进行了调整，结合高分子助凝剂。



在PAC投加点后，增加一个助凝剂的投加点，配备一台高分子助凝剂的投加设备，在矾花形成后，适当投加0.05-0.1ppm的高分子助凝剂，能让絮凝反应更好，矾花能更快团聚，从而快速沉降。如果矾花沉降本身已非常好，则不需加药。



后面又增加了智能化全自动加药系统



在涡轮动态管道混合器使用效果良好之后，他们又添加了智能化全自动加药系统。



智能化全自动加药系统长成何种模样？

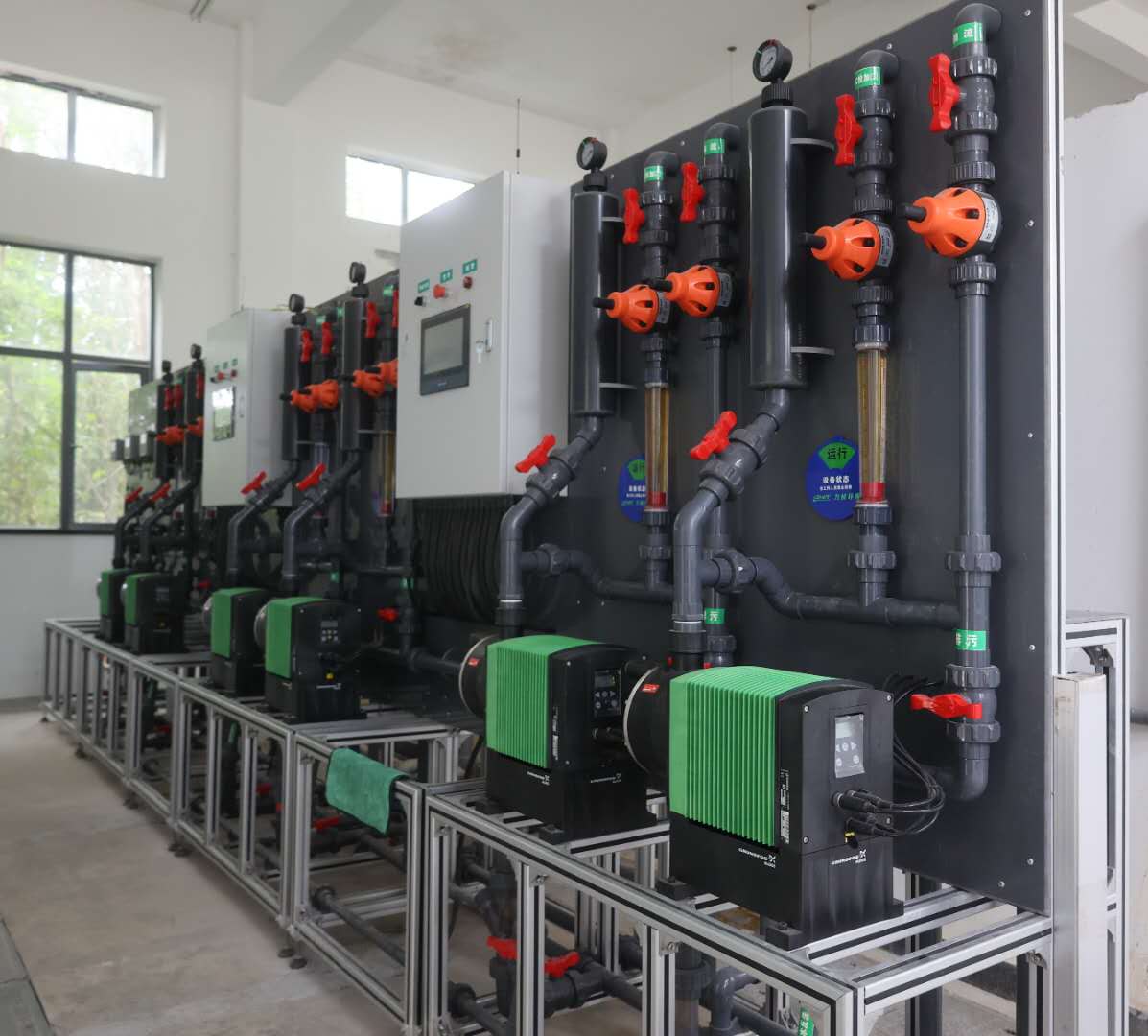

厂长带领我们走进加矾车间，整洁有序的加矾车间，靠外面一排的是自动化加药系统，它长约十几米的样子。阀门、各种仪表组成。

其实他们有两套智能化全自动加药系统，一套是投加PAC的；另一套是投加助凝剂的。

前面已经讲过，PAC的投加点，是置于混合器前10-20米处的。投加由渠道水的浊度和水量双因素控制，我们在设计加药点时，考虑到水质发生突变的可能，因些在加药点预置活性碳和前消毒度剂的投加点。

助凝剂的投加点是在涡轮动态管道混合器后端已形成矾花处，便于矾花聚集，更快沉降，絮凝反应更好。

矾花在短时间内变得更多，更大，迅速沉降下来。



用了之后，絮凝池的矾花形成很大，密实，沉降很好。



智能化全自动加药系统。可以完善水质在线监测系统，并将数据采集传至手机/电脑终端，随时随地可以从手机上查看到进水的及时流量、原水的浊度、pH，滤后水的浊度、pH，出厂水的浊度、pH、消毒剂余量等指标，同时显示每台数字泵的及时加药量，水质情况一目了然。

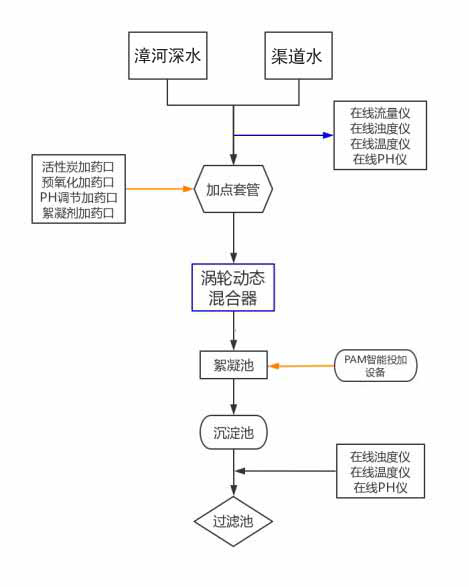

这是它的整个工艺流程：

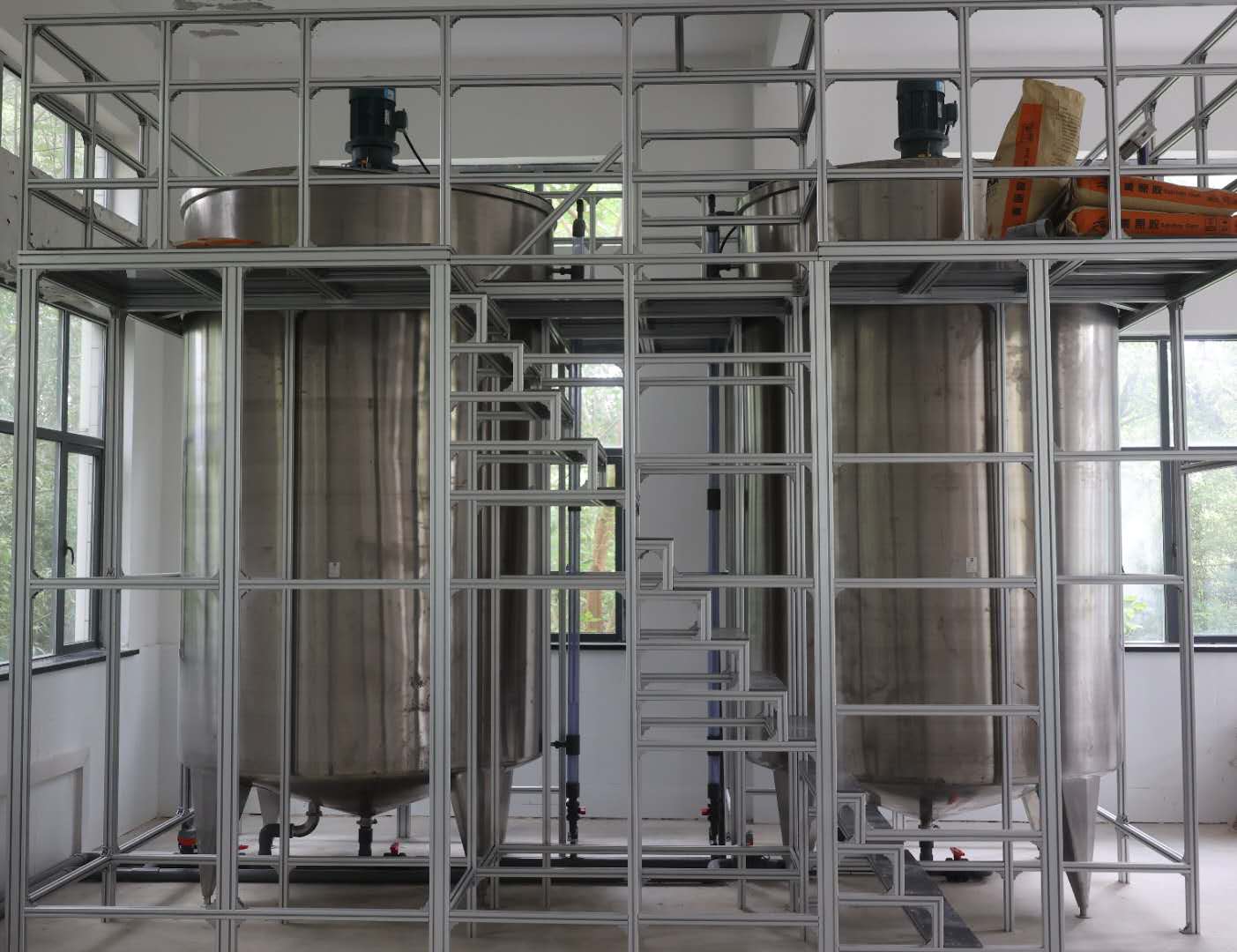

说到这，瞧，最里面那两个高达几米的圆形大罐子是什么？



它是助凝剂溶解罐。用来溶解助凝剂的。它的投加剂量当然得听从靠外边一侧的智能化全自动加药系统。



藏在井盖下面的涡轮动态管道混合器，再加上傲立地面的智能化全自动加药系统，同时，配合水厂的滤料更换及沉淀池的斜管更换等，就这样，它解决了水厂低温低浊及超负荷制水难题。

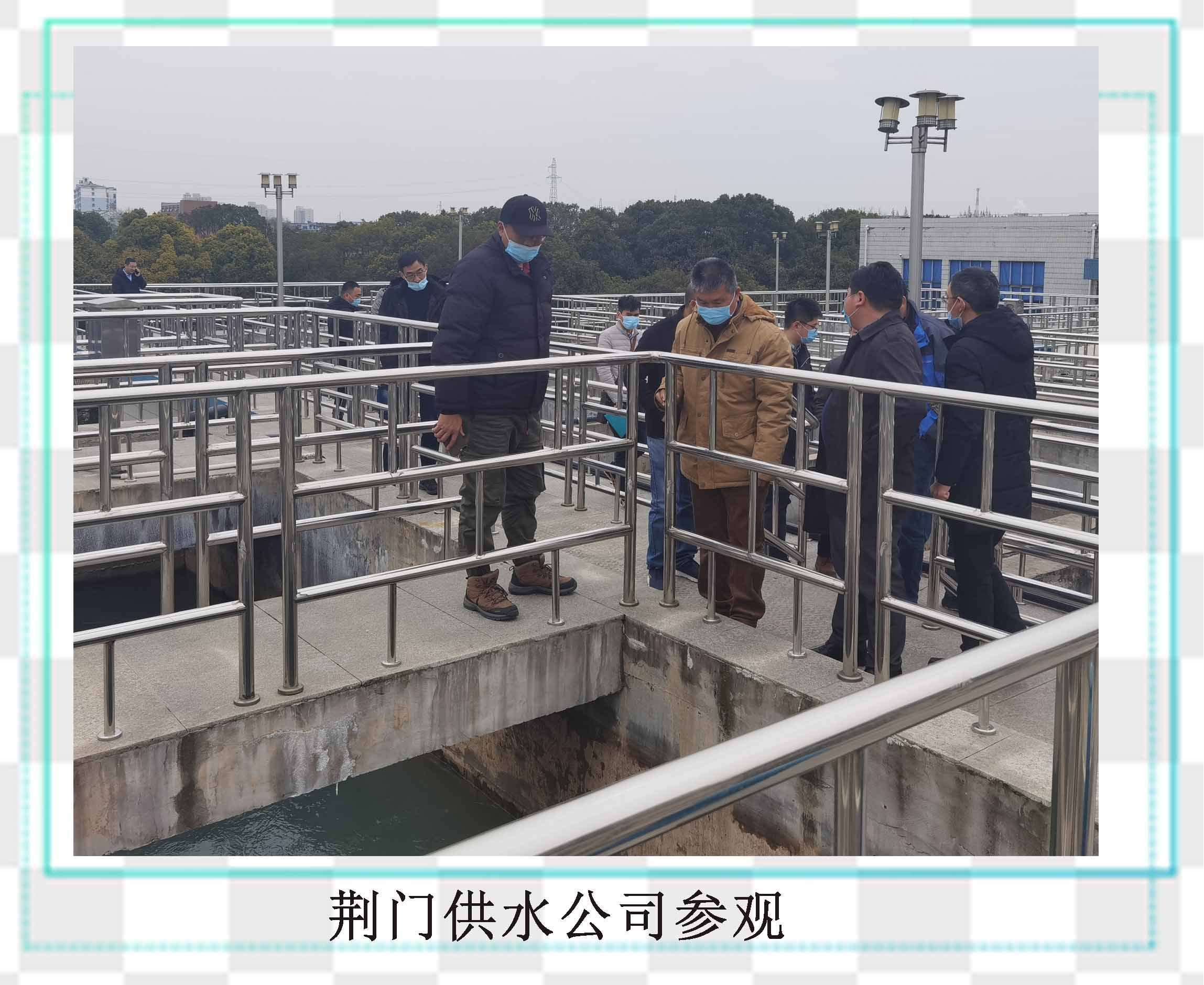

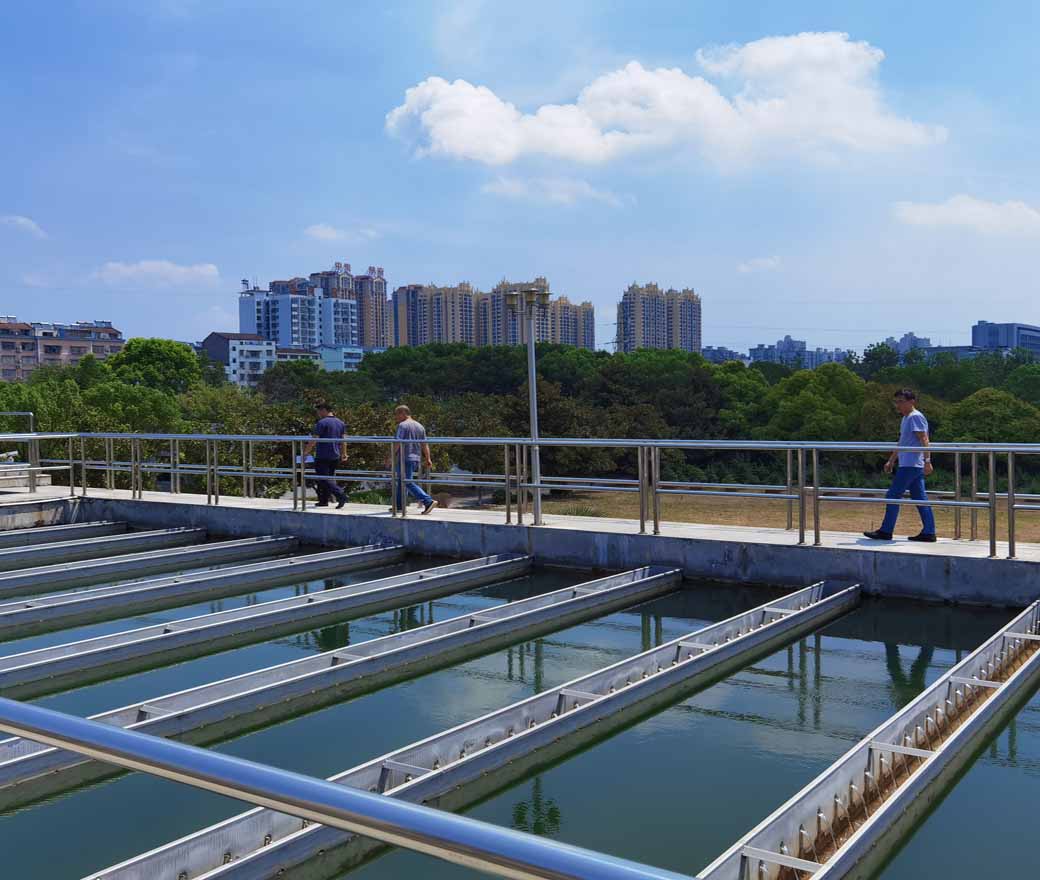

看完加矾车间，厂长再带领我们在絮凝反应池、沉淀池、滤池转了一圈，它的水真清澈。就像我们小时侯，看到的山间溪水。

水厂做实事的领导班子，荆门地区的人们是有福的，能饮上这样清如许的水。



感谢厂长，每次，有人来参观时，他都会从繁忙的工作中挤出时间来带领我们大家参观水厂。

也感谢荆门市供水总公司，让我们的涡轮动态管道混合器+智能化全自动加药系统联合应用的技术，得到一次完美的演绎。



我们用鲜活的案例，再一次映证了它能：

    Ø 有助于解决水厂低温低浊的难题;

    Ø 满足水厂扩容增量的需求。

 对了，水厂的技术升级改造还获得了奖。



我们还迎来了一批尊贵的客人

12月14日下午，深圳水务集团一行十人来我司考察，

有深圳水务大涌水厂厂长王劲松，生产技术部部长严国华等。

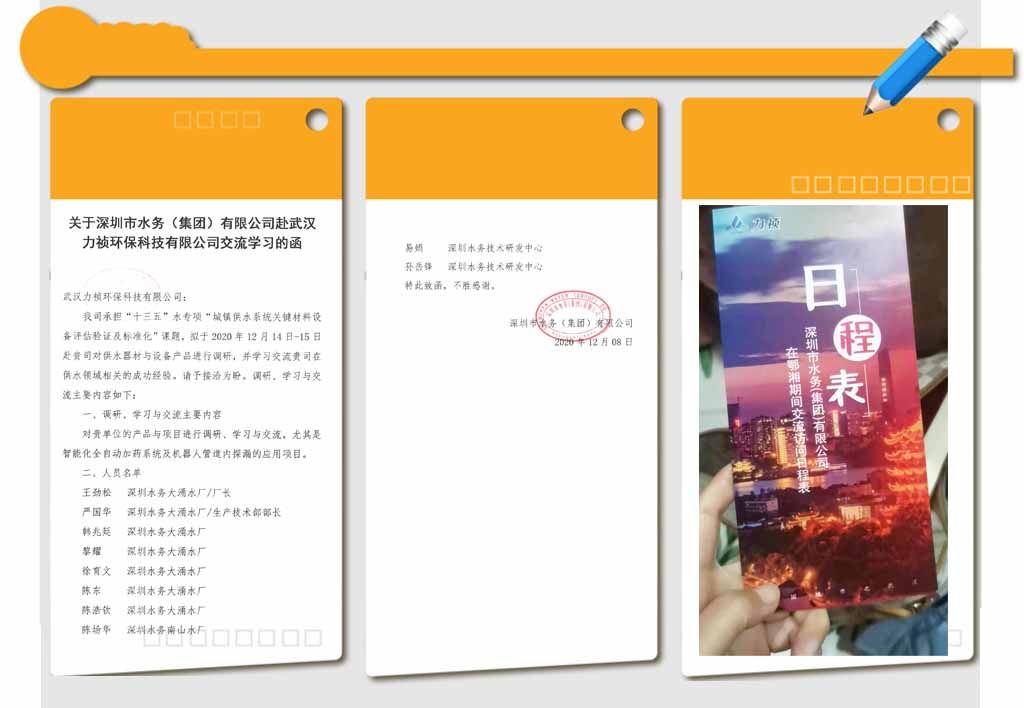

他们在函件中说道：“对贵单位的产品与项目进行调研，学习与交流。”

这是对我司技术的一份宝贵的认可，

他们不辞千里，

从温暖如春的深圳来到正值严冬酷寒的武汉。

15日，他们又来到了荆门供水公司实地考察涡轮及智能化加药系统的运行情况。

附言

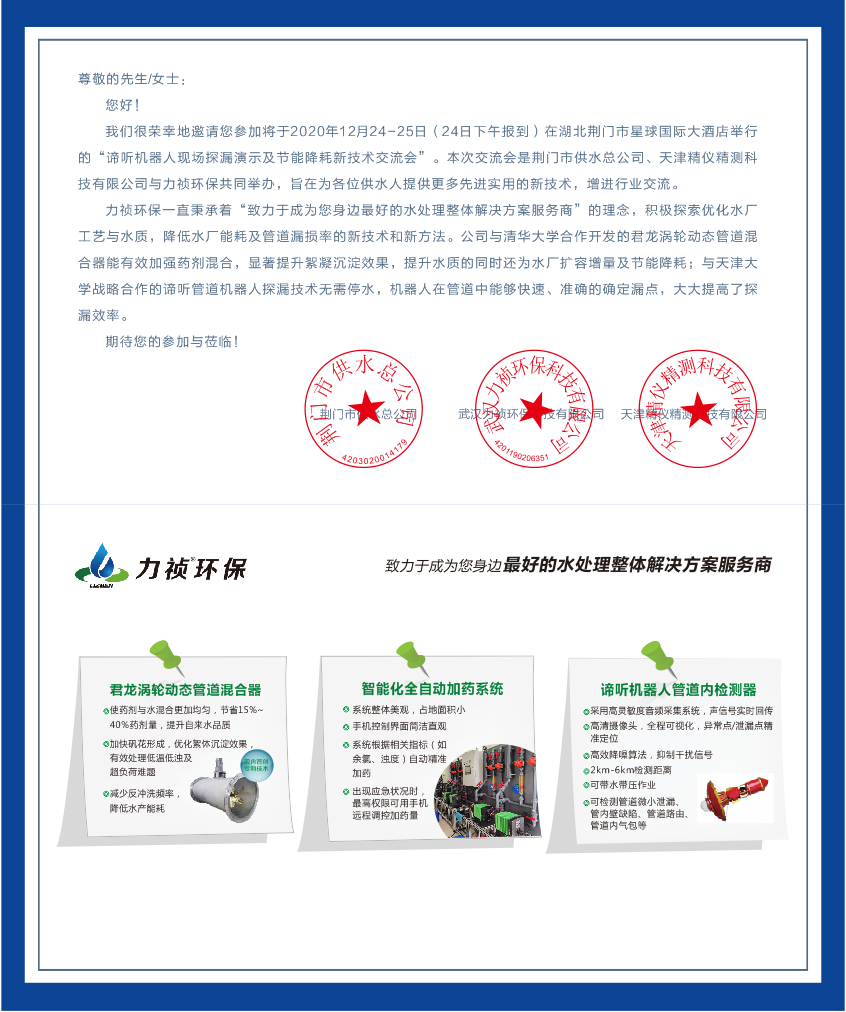

我们很荣幸地邀请您拨冗参加12月24日-25日在湖北荆门市举行的“机器人现场探漏演示及节能降耗新技术交流会” 。

届时，荆门供水公司三水厂的涡轮动态管道混合技术实际使用情况可以向您实地展示。

在演示会上，除了涡轮动态混合技术外，还有机器人现场探漏演示。

“谛听”机器人管道准确定位测漏技术是天大精仪精测公司的核心技术，我公司与之战略合作。它不受管材限制，不受管道埋的深浅限制，通过液压装置进入到管道内，带水作业，一次可测标准工况2公里，隧洞及大型管道一次可测6公里，如同做胃镜一样，把管道内部工况以高清视频方式传回，漏点定位误差基本在0.5米以内。
